Abluft für nachhaltigen Neubau

Größenoptimierter Transport für Kraftwerksneubau

Am Standort Ingelheim investiert Boehringer in ein neues Biomasseheizkraftwerk. Unsere Aufgabe war es, die Montage und den Transport der Teile des fünfzig Meter hohen Abluftkamines sicherzustellen. Das Kaminunterteil hatte dabei eine Länge von fast 32 Metern, bei einem Durchmesser von 3,40m. Diese Größe durch ein bestehendes Werksgelände zu manövrieren erfordert viel Fingerspitzengefühl.

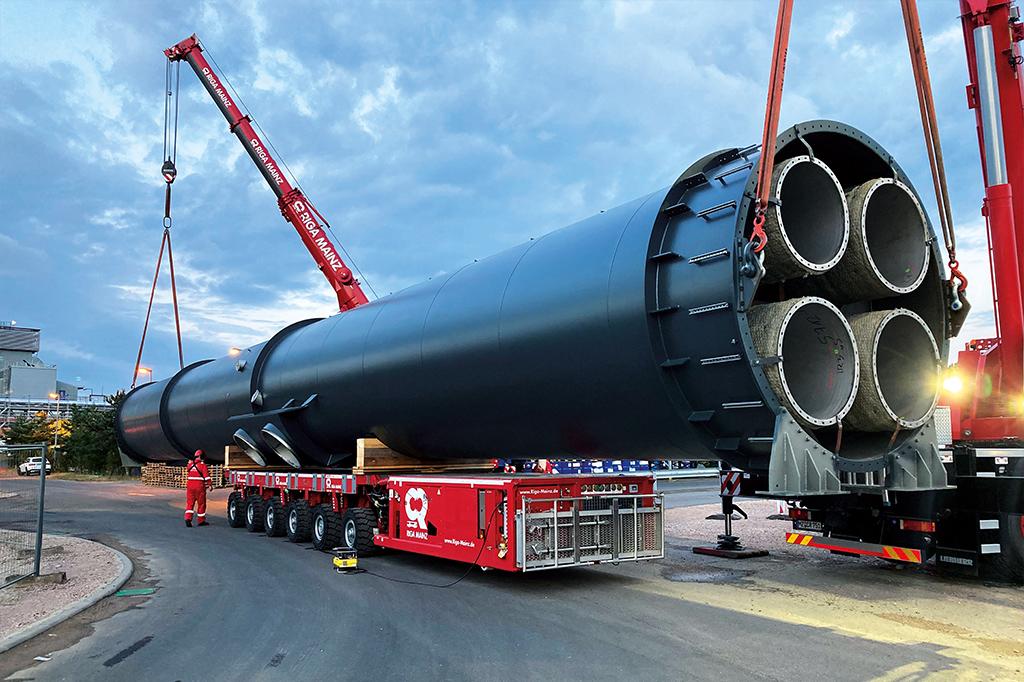

Bei Transporten mit herkömmlichen Tiefladern hätte sich die Gesamtlänge noch deutlich vergrößert. Deshalb entschieden wir uns, die Teile mittels SPMT zu transportieren. Durch diese kompakte Variante konnten größere Rückbaumaßnahmen bei Hindernissen vermieden werden und das gesamte Transportfahrzeug musste in den Berechnungen nicht berücksichtigt werden, da es kleiner war, als die Ladung selbst.

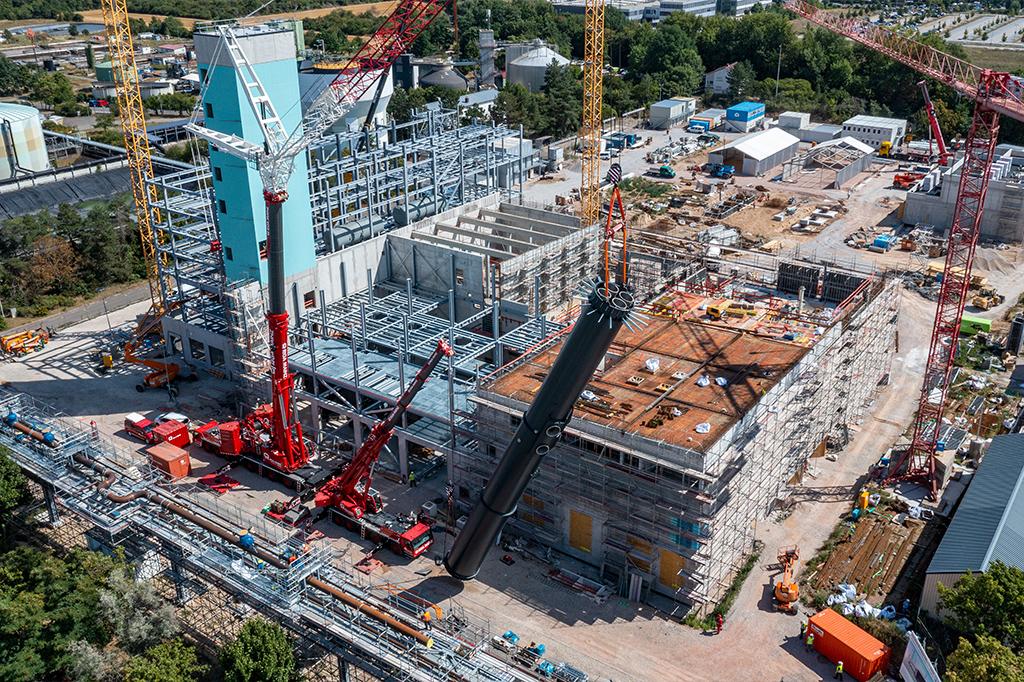

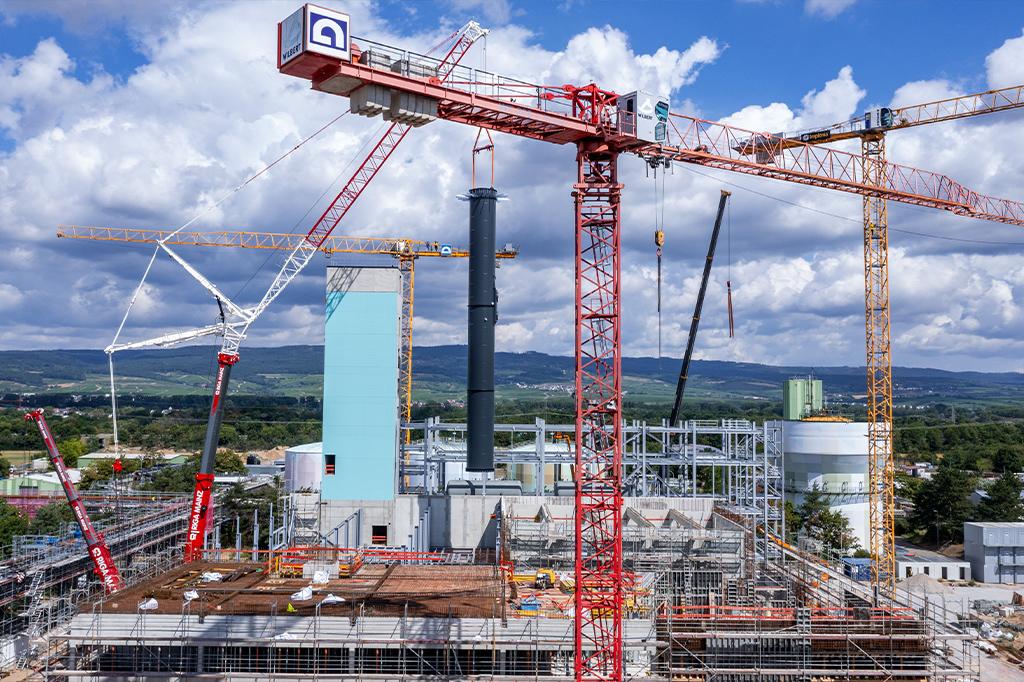

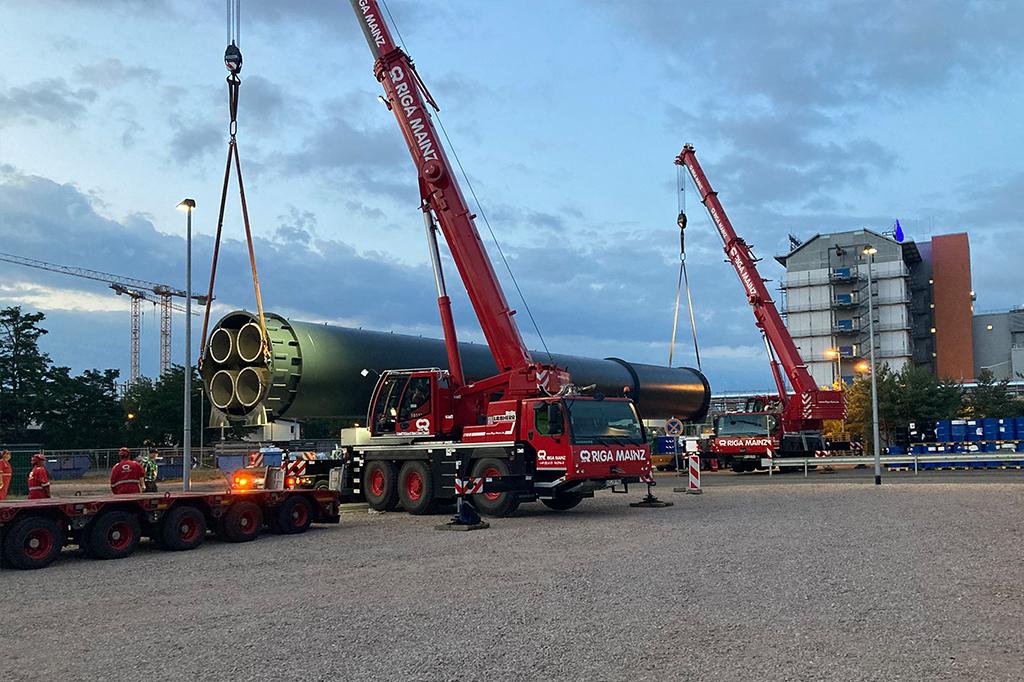

An der Einfahrt des Geländes wurden die Kaminteile auf einem vorhandenen Parkplatz mittels Tandemhub zweier Liebherr Mobilkrane vom Tieflader auf das sechsachsige Selbstfahrermodul mit Powerpack umgeladen. Die vorherige Berechnung gab eine außermittige Platzierung genau am Schwerpunkt des Transportgutes vor. Die feinfühlige Steuerung der Module vereinfachte dabei die zentimetergenaue Positionierung. Durch diesen Kniff konnte der Transport des 34 t schweren Teiles auf den schachbrettartig gebauten Straßen des Werksgeländes störungsfrei druchgeführt werden. Am Einbauort standen der LTM 1650-8.1 zum Aufrichten und Einheben der zwei Kaminteile bereit. Als Nachführkran diente ein LTM 1150-5.3, der auch beim Tandemhub zum Einsatz kam.
